2500t/d孰料煅燒回轉窯4.5MW低溫余熱電站進行裝配時，其余熱條件為：窯頭冷卻設備廢氣參數：65000m3/h、350℃；窯尾處五級旋風預熱設備廢氣參數：15000m3/h、340℃。
此種回轉窯煅燒設備的低溫預熱電站技術方案包括：
1、AQC鍋爐。主要位于回轉窯窯頭冷卻設備中部廢棄出口處。此過來分兩段設置：Ⅰ段為蒸汽段，Ⅱ段為熱水段。AQC鍋爐Ⅱ段所產生的135℃報喝水供應給Ⅰ段及SP鍋爐。AQC鍋爐Ⅰ段產生1.6MPa、300℃過熱蒸汽作為主蒸汽和SP鍋爐產生的同參數過熱蒸汽合并后進入汽輪機做功。汽輪機凝結水進入AQC鍋爐Ⅱ段，加熱后分別作為鍋爐給水進入SP鍋爐和AQC鍋爐Ⅰ段。
2、SP鍋爐。設置于回轉窯窯尾預熱設備廢氣出口處管道上。SP鍋爐產生的蒸汽和AQC鍋爐Ⅰ段產生的蒸汽合并后進入汽輪機做功。
3、凝汽式汽輪機。汽輪機為國產凝汽式汽輪機，額定功率為4.5MW，蒸汽參數為1.27MPa、290℃。
4、發動機。為4500kW的6kV（或10kV）普通交流式發動機，通過水泥廠總降壓變電站的6kV（或10kV）母線和當?shù)仉娋W(wǎng)并網運行。
5、循環冷卻水系統。電站平均日用水量約900m³/d，要求水源供應能力為1100m³/d。此時就需要設計一套可以滿足電站生產設備冷卻水應用的循環冷卻水系統。
6、DCS計算機操作系統。此系統滿足電站監控運行需要。

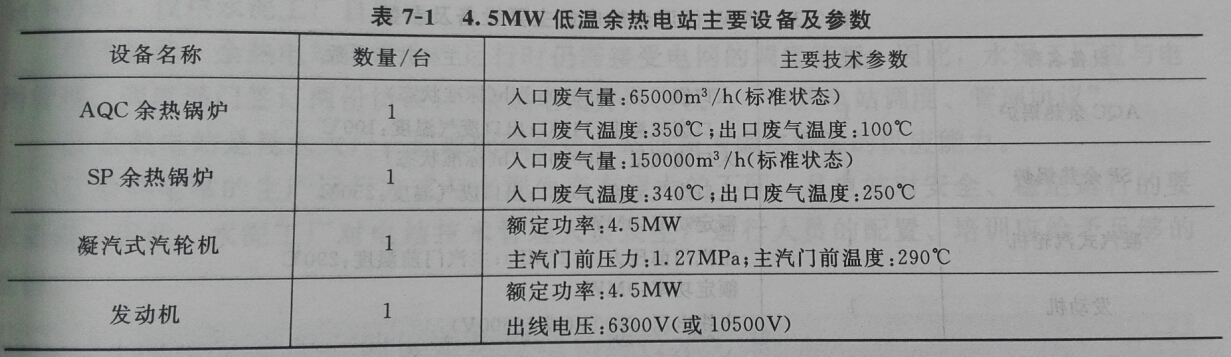

在2500t/d孰料煅燒回轉窯生產線中4.5MW低溫余熱電站的配置中，以上部件的使用是異常重要的，其具體對應的參數詳見表7-1更多有關回轉窯設備介紹可詳見：http://www.xrqizu.com/
